Etant ancien machiniste sur pelle hydraulique avec GPS 3D et formateur en génie civil au Forem, je voulais mettre en avant cette méthode de travail en vous la présentant dans ce petit exposé.

Découvrez le guidage d’engins par GPS

Comment fonctionne et à quoi sert ce guidage ?

Le guidage 2D → palpeur ou laser
Le guidage 3D → GPS ou station totale → pour cette dernière : facilité près des ponts et à côté des bâtiments

A quoi ça sert ?

• Travailler plus précisément
• Connaître la position exacte de son outil à tout instant
• Être autonome ou indépendant (pas de géomètre ou suiveurs en permanence sur le chantier)

Comment ?

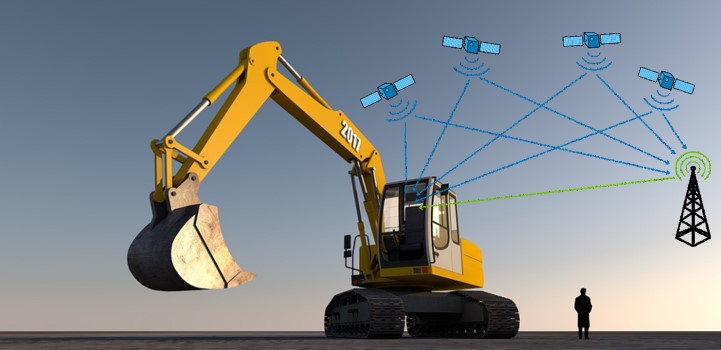

Il y a des capteurs sur la machine pour recevoir les références d’une station robotisée ou d’un positionnement GPS.

Fonctionnement

• Dans toutes les machines équipées d’un système GPS 3D, vous recevez les données concernant le chantier sur un écran (le chantier est implanté dans l’écran de la machine).
• Beaucoup de machines sont équipées d’un système automatique pour la finition (bulls, pelles, niveleuses, …), donc facilité du nivellement.
• Vous pouvez introduire les réseaux électriques aériens et enterrés dans le projet pour prévenir le machiniste à l’approche de ceux-ci.
• Le travail sous l’eau est réalisable également avec différentes couleurs sur l’écran

Les avantages du GPS 3D

• Recevoir les données en temps réel dans la machine via le géomètre
• Gérer les changements de projet et les transmettre au machiniste à distance
• Facilité d’envoyer les projets d’une machine à l’autre quand ils sont effectués en amont

La précision

• Millimétrique sur les niveleuses
• Centimétrique sur les bulls, pelles, …

Pourquoi équiper les engins d’un tel système ?

• Gain de temps pour effectuer le travail
• Travailler avec une plus grande précision, donc moins de déblais, moins d’évacuation, moins de transports (réduction des coûts)
• Gagner en sécurité (moins d’hommes à terre autour des engins)
• Rendre le travail plus propre, mieux fini
• Belle image de marque pour la société

Avantages

• La sécurité
• Economie de marchandises
• Rapidité, productivité, rentabilité
• Précision
• Réduction des heures, donc de l’usure machine
• Moindre consommation
• Travail plus rapide (de 25% à 60% de gain suivant la machine)
• Plus d’installation de piquets pour mesurer, d’où une facilité de travail

Beaucoup de machines du génie civil en sont équipées

Pelle hydraulique (de 5T à …)
Bull pousseur
Niveleuse
Raboteuse
Sleepform béton
Compacteur
Scraper
Drainage
Finisseuse
Fondation profonde
