Depuis 2016, la norme belge NBN S 23-002-2 et ses paramètres de calcul des épaisseurs du verre font référence dans le secteur. La version 2020 apporte son lot d’améliorations, notamment en ce qui concerne les petits et les très grands vitrages.
Evolution de la norme NBN S 23-002-2
En 2014, la Commission de normalisation belge ‘Verre dans la construction’ a pris l’initiative de rédiger une norme relative au calcul des épaisseurs de verre. Son contenu était basé sur un projet de norme européenne – l’actuelle norme EN 16612 – traitant principalement du calcul pour les vitrages sur quatre appuis et du calcul de la pression interne dans les cavités des vitrages isolants.
Publiée en 2016, la norme belge NBN S 23-002-2 précisait les paramètres de calcul et constituait ainsi un document d’application du projet de norme européenne qui était alors en cours de rédaction. Elle permettait en outre de calculer des vitrages sur deux ou trois appuis. Le CSTC a participé activement à l’ensemble de ces travaux normatifs et, afin de bénéficier d’une vue complète, il s’est également consacré à des travaux normatifs relatifs aux fenêtres, aux façades légères et aux Eurocodes.
L’expérience acquise et l’avancement des travaux européens dans le domaine des Eurocodes dédiés aux structures en verre ont rendu nécessaire la révision de la norme NBN S 23-002-2. La version de 2020 tient compte davantage des conditions de fabrication, mais aussi des petits vitrages, où la pression de cavité prédomine, et des très grands vitrages, dont la fréquence de résonance devient très basse et donc problématique.
Modifications apportées à la norme

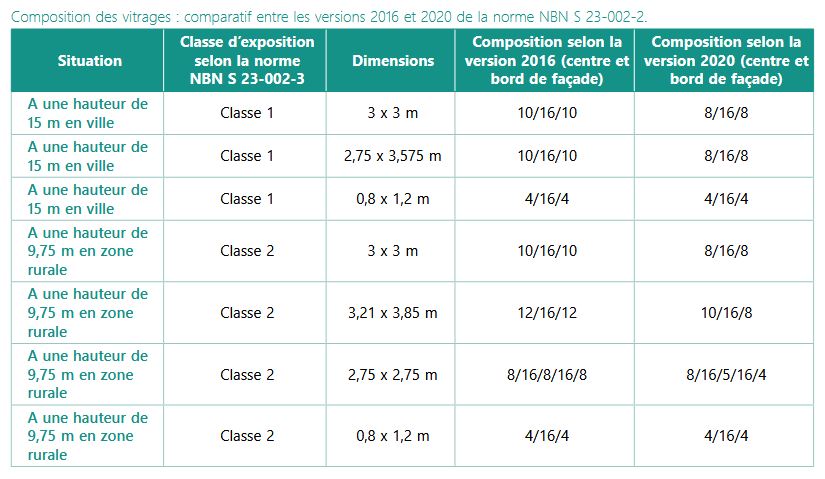

La révision de 2020 apporte les améliorations suivantes :
- la valeur seuil de la fréquence propre de 5 Hz dans la version 2016 a été fixée à 4 Hz dans la version 2020. Dans la pratique, ceci a pour effet de diminuer d’une épaisseur commerciale les très grands vitrages (c’est-à-dire ceux d’une portée supérieure à 2,8 m). Grâce à l’expérience acquise en Belgique, cette valeur seuil a été proposée et adoptée dans l’Eurocode relatif aux structures en verre
- le critère de déformation à l’état limite de service a été revu, afin de permettre une déformation plus importante pour les grands vitrages, tout en conservant la durabilité des scellements souples
- la combinaison caractéristique du vent, autrement dit la pression de vent qui se produit une fois tous les 25 ans, a été prise en considération pour le calcul de déformation.
